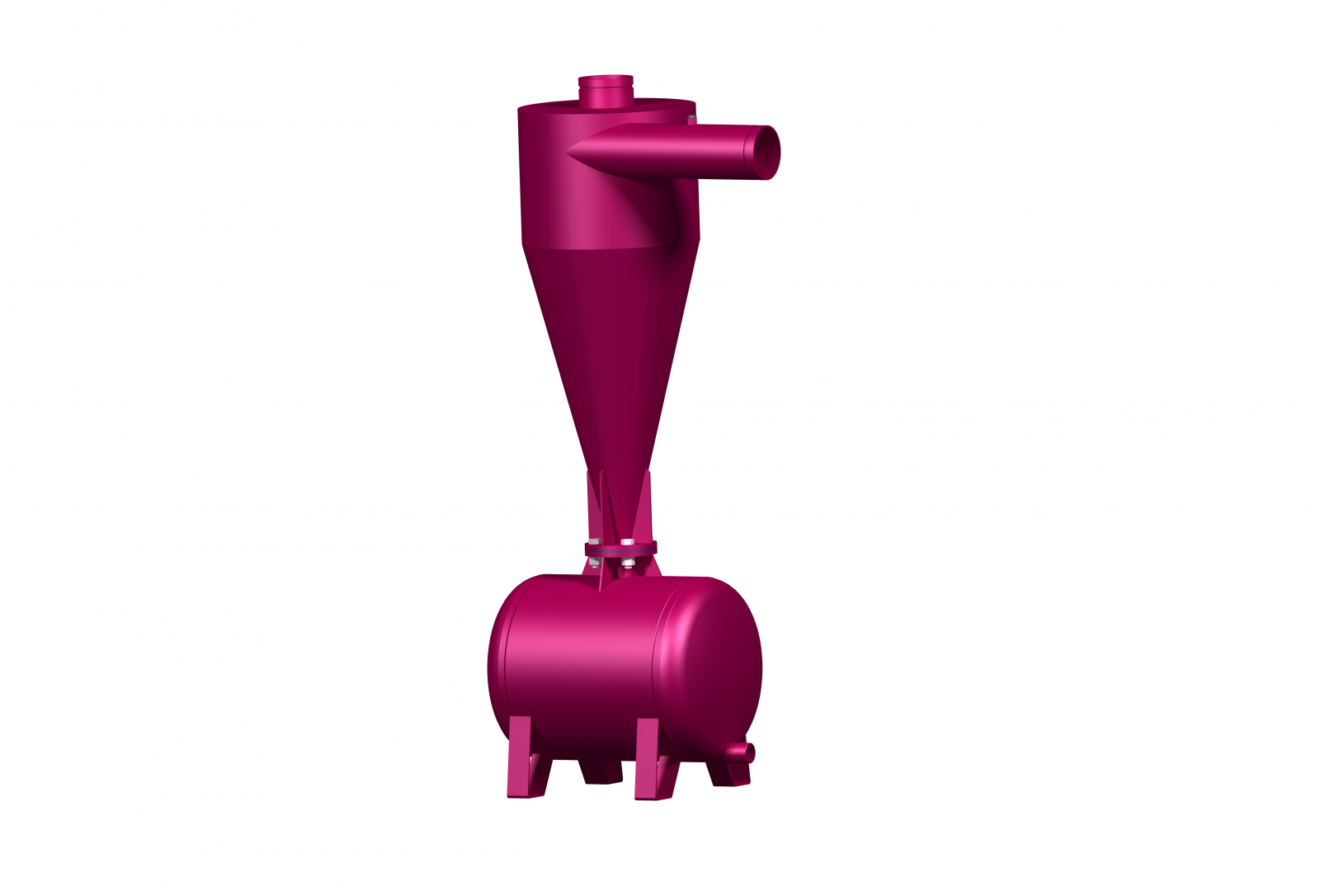

Hidrosiklon Filtre
Su kaynağı içerisinde bulunan ve özgül ağırlığı sudan daha ağır olan tanecikleri (kum, silt vb. partikülleri) ayırıp, alt haznesine biriktiren filtre tipidir.
Hidrosiklonun dağılım hareketini; hidrosiklon boyutu, dizayn biçimi, akış hızı ve suyun içerisindeki partiküllerin yoğunluk ve büyüklükleri etkiler. Hidrosiklon hareketinin başarısı hidrosiklon içinden geçebilecek suyun debisi ile hızı arasındaki uyuma bağlıdır.Verimli bir su filtrasyonu için hidrosiklonda hız ve debi uyumu sağlanmalıdır.Çeşitli ARGE ler sonucu her çap için farklı modelde su giriş hızı ve çap oranları belirlenerek, çok küçük partikülleri bile ayırabilecek nitelikte süzme kalitesi elde edilmiştir.
Teknik Detaylar
Su kaynağı içerisinde bulunan özgül ağırlığı sudan daha ağır olan tanecikleri (kum, silt vb. partikülleri) ayırıp, alt haznesine biriktiren filtre tipidir.
Hidrosiklonun dağılım hareketini; hidrosiklon boyutu, dizayn biçimi, akış hızı ve suyun içerisindeki partiküllerin yoğunluk ve büyüklükleri
etkiler. Hidrosiklon hareketinin başarısı hidrosiklon içinden geçebilecek suyun debisi ile hızı arasındaki uyuma bağlıdır. Verimli bir su filtrasyonu
için hidrosiklonda hız ve debi uyumu sağlanmalıdır.
Çeşitli ARGE ler sonucu her çap için farklı modelde su giriş hızı ve çap oranları belirlenerek, çok küçük partikülleri bile ayırabilecek nitelikte
süzme kalitesi elde edilmiştir
Hidrosiklon girişinden (1) giren su içerisinde bulunan kum ve ağır (2) partiküller, hidrosiklonun silindirik şeklinden ötürü
silindirin iç çeperinde belirli bir hızda dönerek (4) merkezkaç kuvveti oluşturur. Oluşan bu kuvvetin etkisiyle suda bulunan
kum ve ağır partiküllerin hidrosiklonun daralan (5) koniğinden aşağı düşerek (6) kum haznesine ulaşır. Merkezkaç
kuvvetinin etkisi ile ağır partiküllerden temizlenen (7) su çıkış borusundan sisteme gönderilir.
Kum haznesinde biriken kum ve ağır partiküller (8) küresel vana belirli aralıklarla açılarak temizlenir.
– Bu değerler, hidrosiklonların giriş ve çıkış boğazından alınmıştır. Manifold sürtünme kayıpları hariçtir.
– Hidrosiklonlarda belli bir oranda sürtünme kaybı olmaz ise filtrasyon kalitesi düşük olur.
– Sürtünme kaybı daha yüksek olan hidrosiklonlar daha verimli filtrasyon yapar.
– Elde edilen su debisi dönemsel olarak değişken ise mutlaka en yüksek debi miktarına göre ürün seçmelisiniz
– Tabloda mavi renkteki debileri, yapmış olduğumuz çok çeşitli testler sonucu önermekteyiz.
– Ağırlığı 1gr/1cm³ ten daha ağır olan kum, partikül vs. maddeleri ayıştırmak üzere kullanılır.
– Bölgemizdeki deniz kumlarından faydalanarak testlerimizi
yapmaktayız.
– Ürettiğimiz hidrosiklonlar, yapmış olduğumuz testler sonucunda
% 95 ile % 98 oranında verim göstermektedir
| Hidrosiklon | |||
| Ürün Kodu | Giriş-Çıkış | Kapasite | Kum Haznesi |
| H-20 | 2" | 16-25 m³/h | 30 Lt. |
| H-25 | 2 1⁄2" | 20-35 m³/h | 30 Lt. |
| H-30L | 3" | 30-42 m³/h | 36 Lt. |
| H-30X | 3" | 34-50 m³/h | 36 Lt. |
| H-40L | 4" | 45-72 m³/h | 60 Lt. |
| H-40X | 4" | 70-90 m³/h | 60 Lt. |
| H-50L | 5" | 80-115 m³/h | 80 Lt. |
| H-50X | 5" | 105-140 m³/h | 80 Lt. |
| H-60L | 6" | 140-160 m³/h | 100 Lt. |
| H-60X | 6" | 160-200 m³/h | 100 Lt. |
